项目概况：

南阳天然气输气管道项目，设计线路全长150公里，途径四县，包括四个天然气场站及三个阀室。该管道设计压力6.3MPa，管径Φ323.9mm。

施工范围：

我司承建该项目的SCADA（数据采集与集中监视控制）系统和安防系统。

自项目确定由我司承建后，我司组建项目执行团队，由项目经理统筹管理和协调，快速开展物资采购、机柜集成等工作；待现场条件允许后，电缆敷设、接线、现场调试等工作也有条不紊地进行，最终在合同期限内保质保量地交付业主使用。

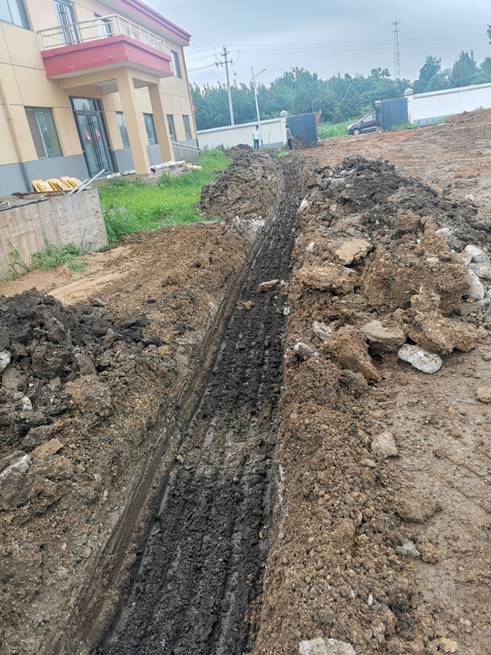

图一：现场施工照片

 SCADA系统功能：

该项目SCADA系统下位机采用菲尼克斯RFC 460R系列PLC，上位机采用上海弘特智能技术有限公司研发的HTView-SCADA软件。

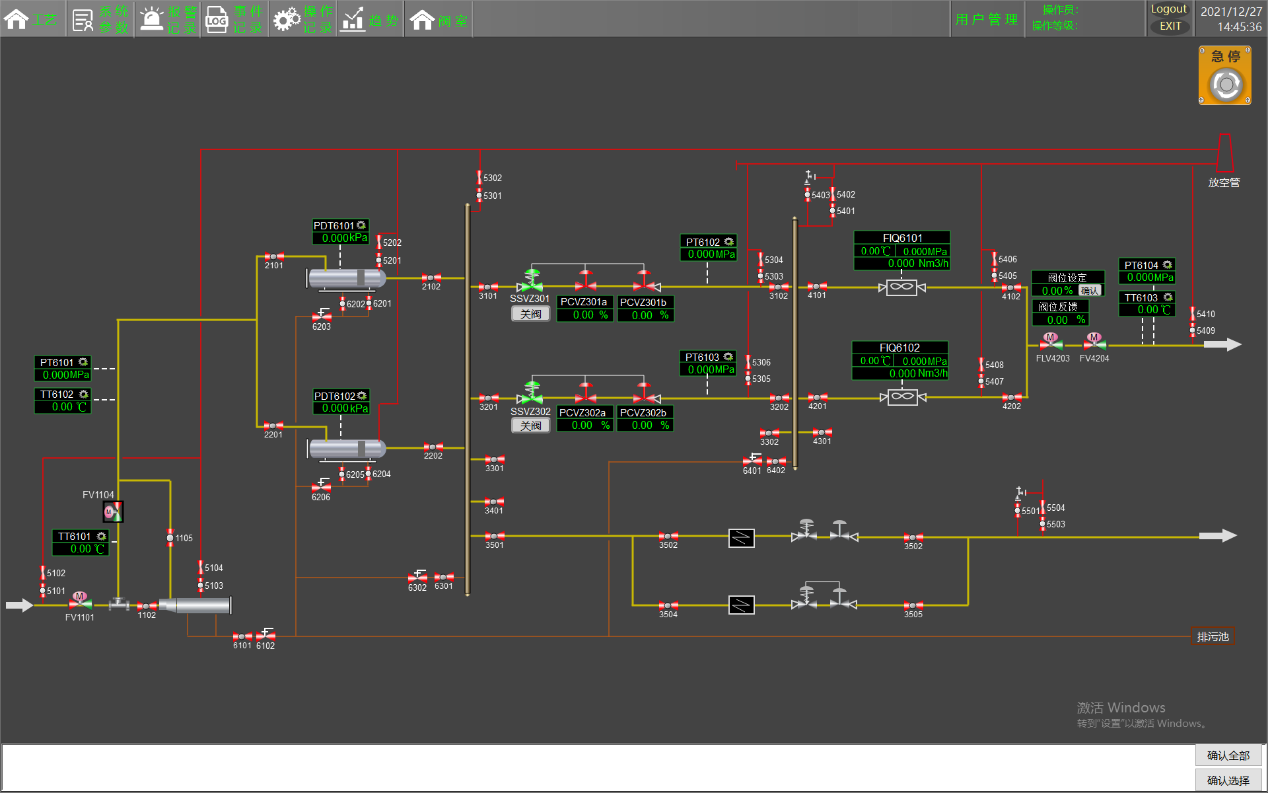

图二：上位机画面

 该系统达到了在中心场站控制室内完成对全线进行监控、调度、管理的自动化水平。

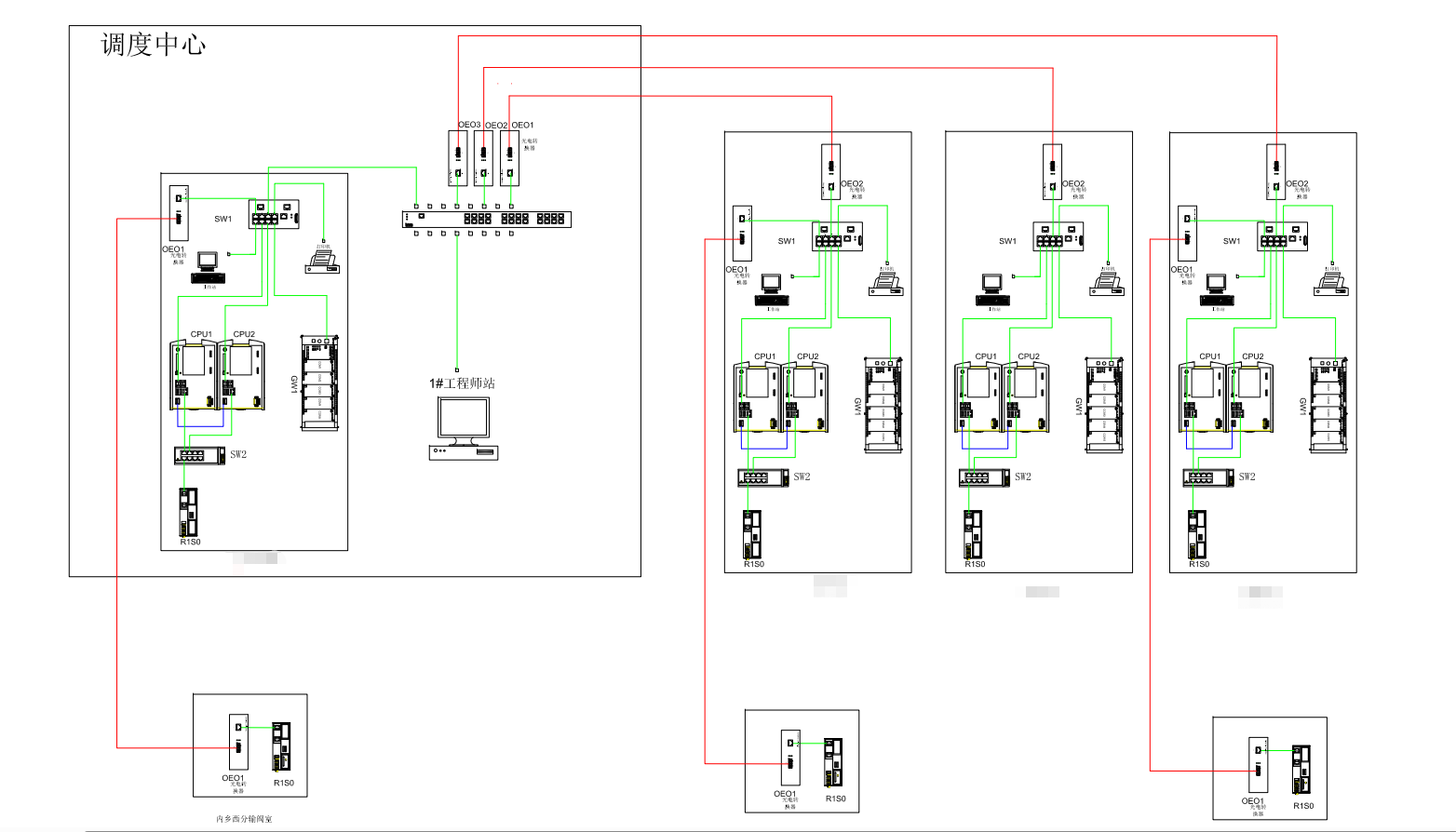

图三：系统网络架构

系统投产后，操作人员在控制室可完成对管道的监控和运行管理，系统采用站场控制级和就地控制级的二级控制方式。第一级为场站控制级：在场站通过站控PLC系统对站内工艺变量及设备运行状态进行数据采集、监视控制及联锁保护。第二级为就地控制级：就地控制系统对工艺单体或设备进行手/自动就地控制。

该系统达到了当今世界先进水平，具备以下功能和特性：

1、系统具有高可靠性、稳定性和灵活性，以保证生产安全可靠地运行。系统能监视自己的工作状态，以便于对系统的维护和维修。

2、系统具有较高的性能价格比。工作站的操作系统采用Windows系列，PLC采用菲尼克斯RFC 460R系列，上位机采用HTView软件。

3、站控系统本身具有40%的扩展能力。

4、系统对重要部位做了冗余热备设置，当发生故障时，能自动进行故障切换，自动对系统的数据进行备份，为运行管理提供可靠的保障，保证了系统正常、可靠、平稳地工作。

5、场站PLC控制系统的CPU、电源模块、通信模块采用冗余热备的方式。其局域网和与调度控制中心进行数据通信的通信接口也进行了冗余热备设置。

6、硬件在性能上是模块化的，允许将来在容量和功能上的扩展。

7、站控系统设置了完善的防雷击和浪涌保护措施，所有室外信号，包括各级电源及通信信号进入控制室都增加了防浪涌保护器。

安防系统功能：

该项目安防系统采用浙江大华技术股份有限公司的软硬件产品。各站均安装了数个200万像素高清防爆、星光级20倍变焦的数字红外枪型摄像机及四光束室外侦测、距离200米的红外对射器。

摄像机全天24小时运行，摄像内容可保存90天，保证了各站的生产运行均处于可监控、可回溯状态。摄像机画面通过网络传输到中心站点，在中心站点可以实时监控各站生产工艺运行情况。红外对射器也是全天24小时运行，极大程度地保证了各站场资产的安全。

图四：安防系统效果图
