台州某油库SIS系统紧急切断阀改造项目成果展示

工程概况：

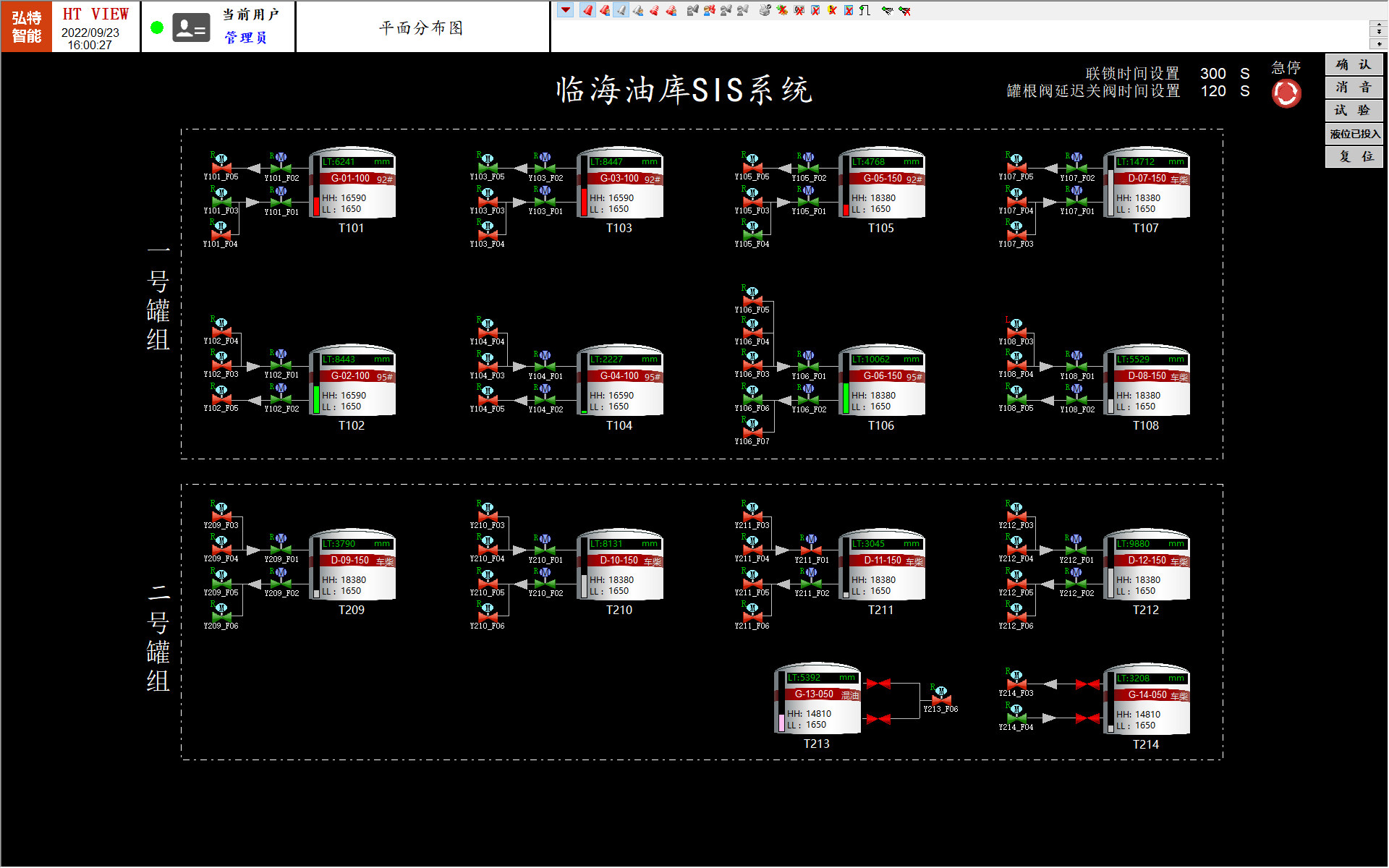

本工程共涉及到原有12座大型立式储罐，分别为：8座10000m3内浮顶汽油储罐，4座15000m3内浮顶柴油储罐。

油库控制系统现状油库原有SIS系统，综合楼控制室机柜间内原有一套SIS系统PLC,油罐原有高高、低低液位开关，罐前第二道阀门现为电动阀，信号已经送至了油库SIS系统，实现了高高、低低液位开关与电动阀及油泵的安全联锁，以及油库的紧急停车功能。

紧急切断阀改造方案本次改造将12座大型储罐（汽油6座1万m3、柴油2座1万m3,4座1.5万m3）罐根阀门改为电动阀并且配套防火罩，信号送至原有油库SIS系统PLC中。

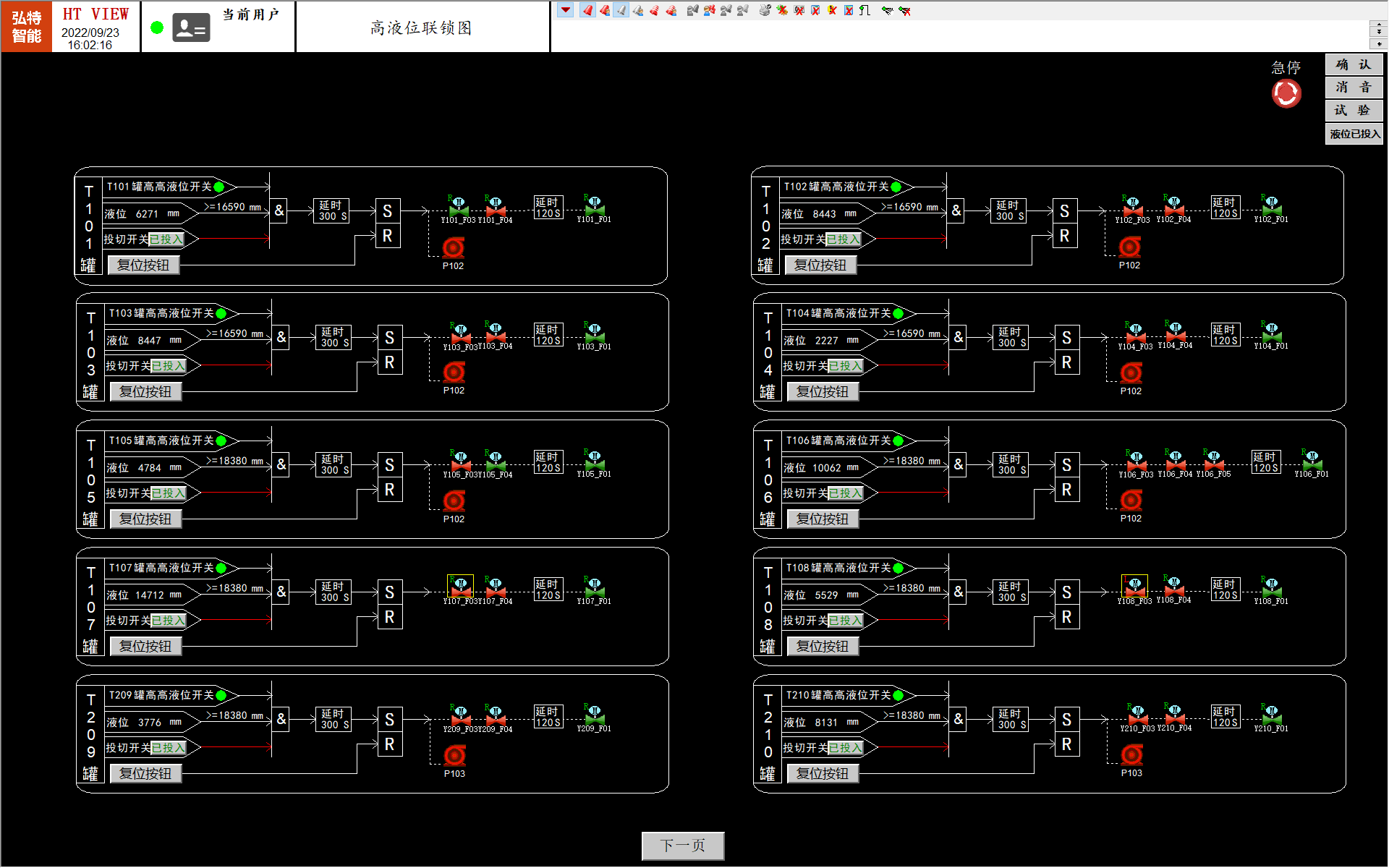

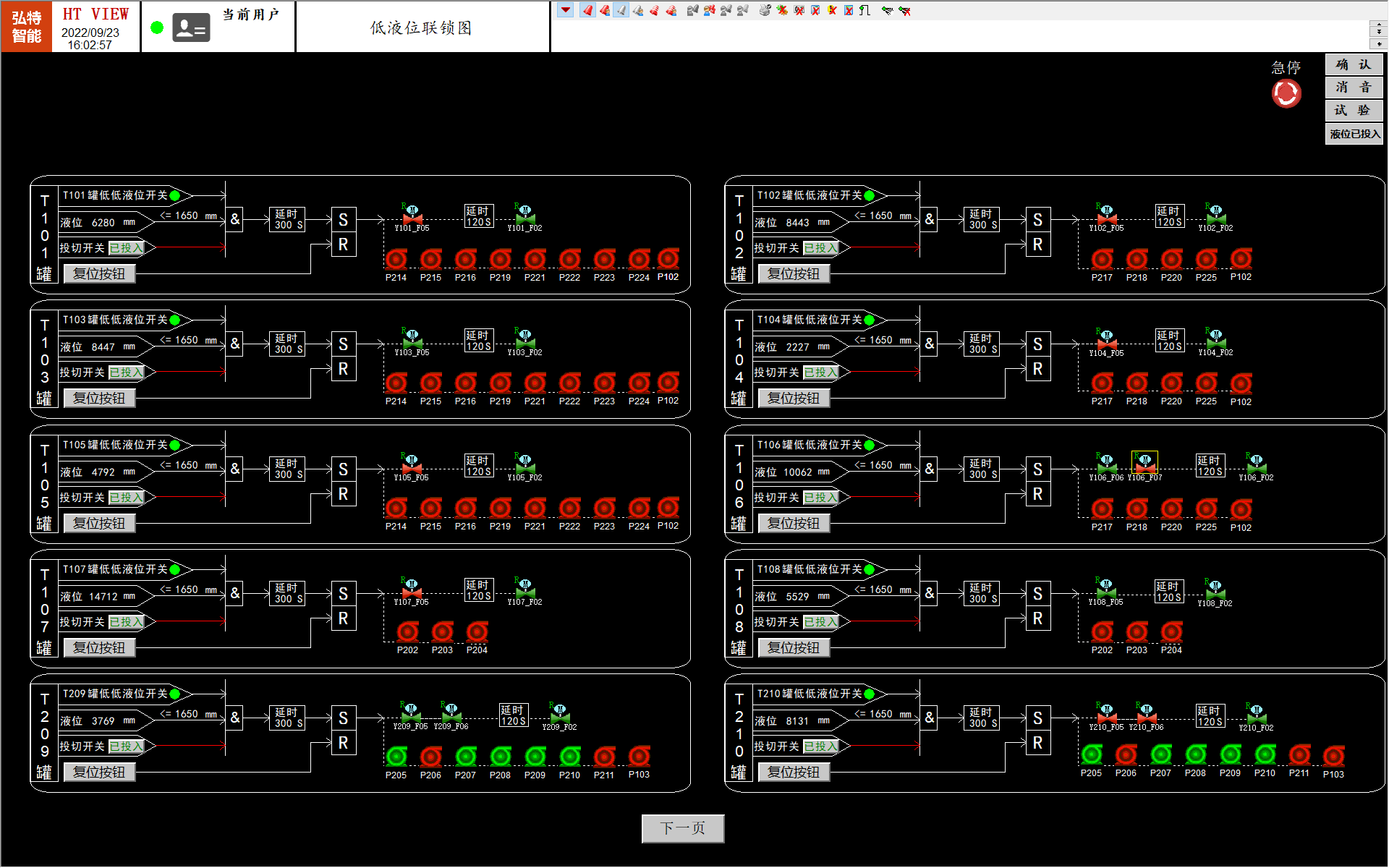

改造后原有SIS系统软件升级，实现以下功能：当管输进油或码头进油时，油罐液位到达高高液位时，延时一段时间后（业主确定是否为误报，此时间业主可登录管理员账户进行调整），先ESD关闭当前报警油罐的第二道电动阀，延迟一段时间后，再ESD关闭当前报警油罐的罐根电动阀；当公路发油或码头时，油罐液位到达低低液位时，延时一段时间后（业主确定是否为误报，此时间业主可登录管理员账户进行调整），先ESD关闭当前报警油罐的第二道电动阀及发油泵延迟一段时间后，再ESD关闭当前报警油罐的罐根电动阀。

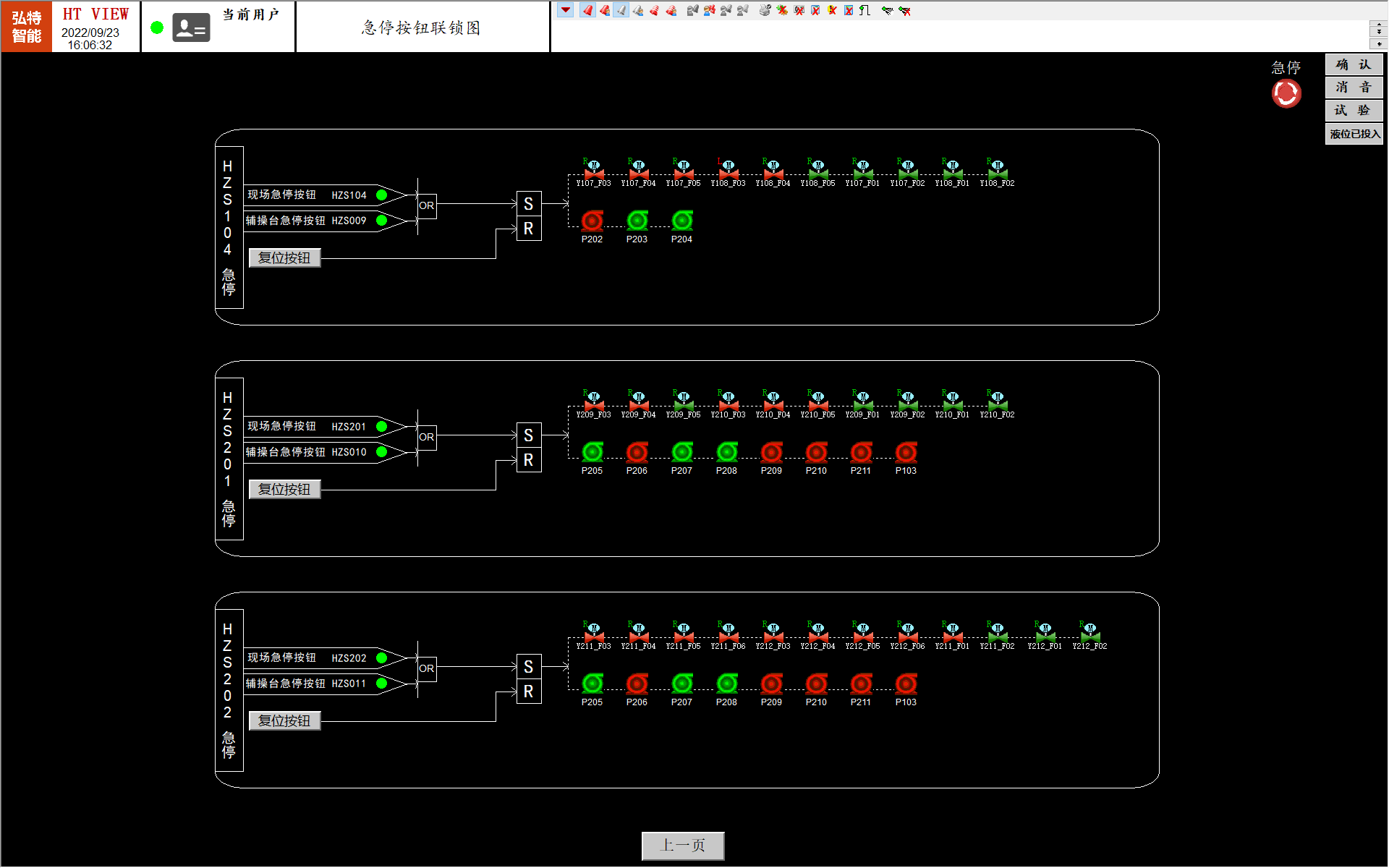

本次改造在T-1、T-2罐组外设有急停按钮，SIS辅操台增加T-1、T-2罐组的控制急停按钮，当发现紧急情况时，工作人员根据具体情况，按下急停按钮，实现紧急停车，确保油库安全运行。

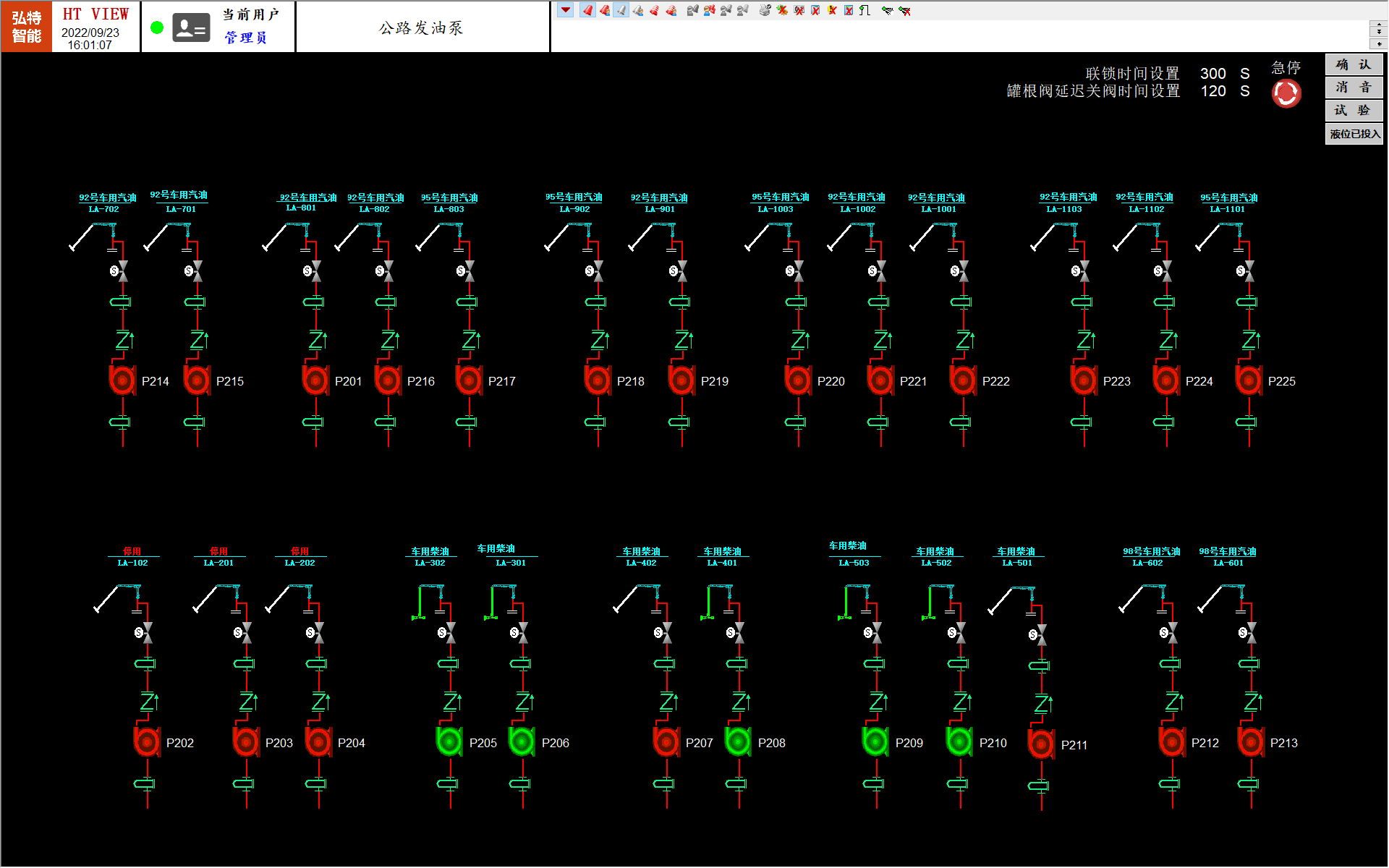

新增泵状态反馈信号，实现控制室远程显示泵状态的功能。

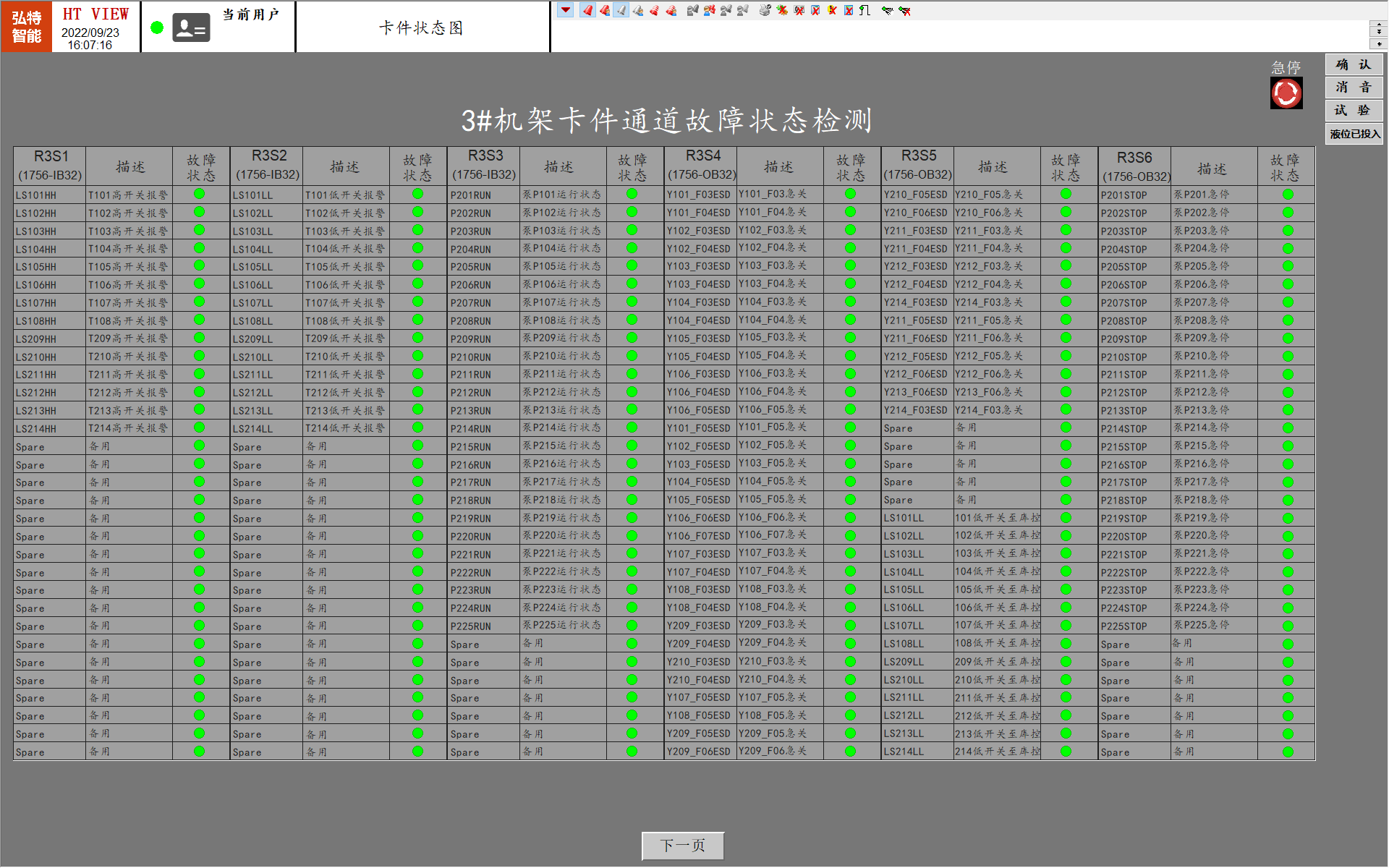

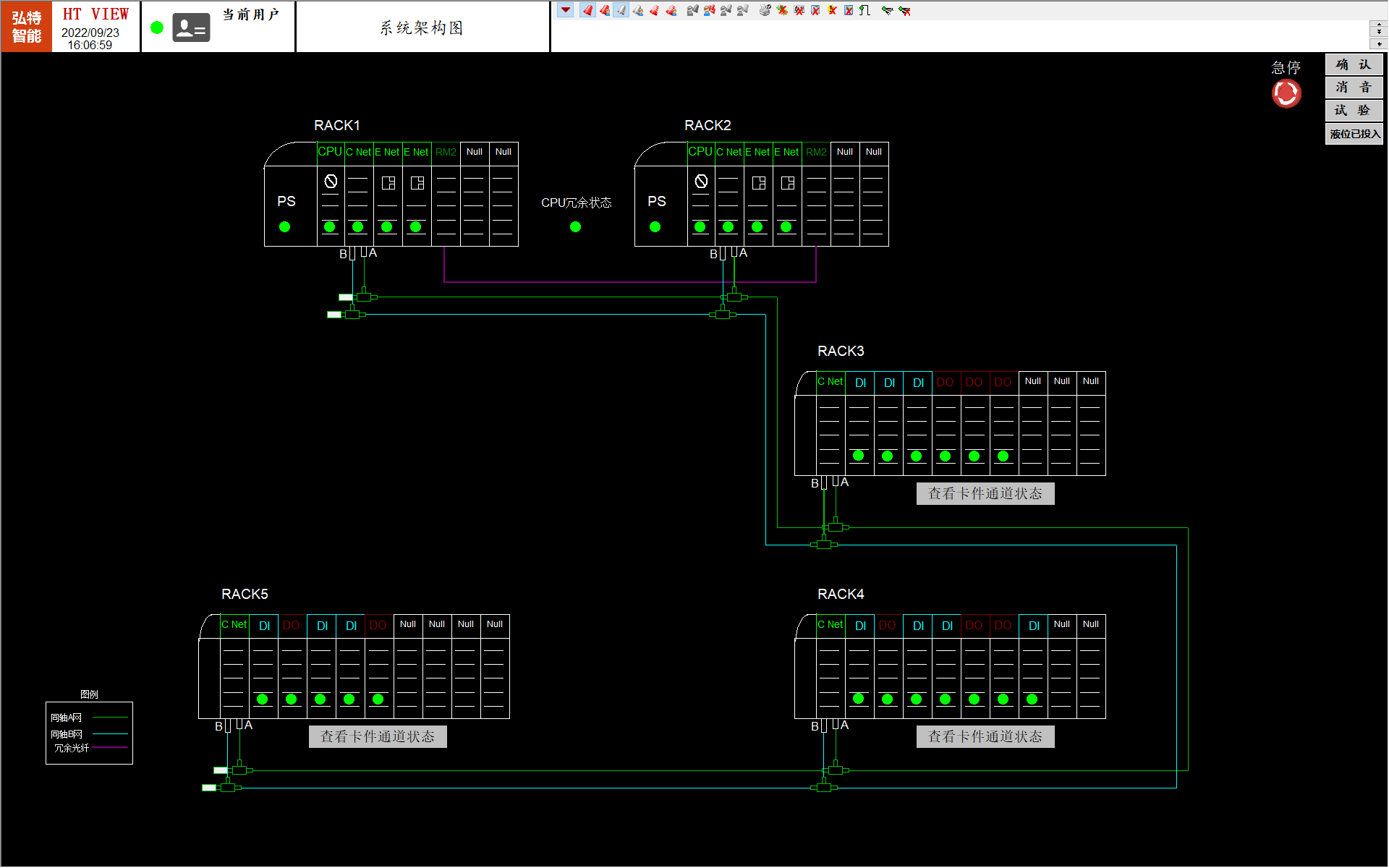

新增PLC机柜的网络拓扑图，关联卡件的通道运行状态反馈，且新加卡件通道对应的设备位号。
